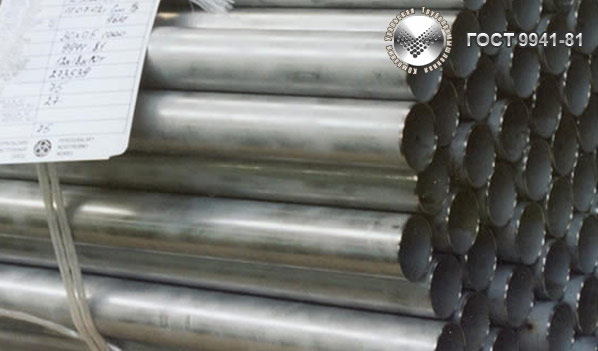

Труба нержавеющая ГОСТ 9941-81
Наружный диаметр: 5 - 95 мм
(до 25 мм - шаг 1 мм; далее: 27; 28; 30; 32; 34; 35; 36; 38; 40; 42; 45; 48; 50; 51; 53; 54; 56; 57; 60; 63; 65; 68; 70; 73; 75; 76; 80; 83; 85; 89; 90; 95)
Толщина стенки: 0,2 - 8,5 мм
(0,2; 0,3; 0,4; 0,5; 0,6; 0,8; 1; 1,2; 1,4; 1,5; 1,8; 2; 2,2; 2,5; 2,8; 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; 8; 8,5)
Исполнения: обычной точности, повышенной точности и высокой точности (отличаются предельными отклонениями диаметра и стенки)
Предельные отклонения:
по диаметру
D 5 - 10 мм: обычная точн. ± 0,3 мм; повышенная ± 0,2 мм; высокая ± 0,15 мм
D 11 - 30 мм: обычная точн. ± 0,4 мм; повышенная ± 0,3 мм; высокая ± 0,2 мм
D 32 - 95 мм: обычная точность ± 1,2%; повышенная ± 1%; высокая ± 0,8%.
по стенке
S 0,2 мм: обычная точность ± 0,05 мм; повышенная ± 0,03 мм
S 0,3 - 0,4 мм: обычная точность ± 0,07 мм; повышенная ± 0,05 мм
S 0,5 - 1 мм: обычная точность ± 0,15 мм; повышенная ± 0,1 мм
S 1,2 - 3 мм: обычная + 12,5% - 15%; повыш. ± 12,5%; высокая + 12,5% - 10%
S 3,5 - 7 мм: обычная ± 12,5%; повыш. + 12,5% - 10%; высокая ± 10%
S 7,5 - 8,5 мм: обычная точность + 12,5% - 10%; повышенная ± 10%.
Примечания:
- Марки стали - 04Х18Н10, 08Х20Н14С2, 10Х17Н13М2Т, 08Х18Н12Т, 12Х18Н12Т, 08Х18Н10, 08Х18Н10Т, 12Х18Н9, 12Х18Н10Т, 10Х23Н18
- Трубы из марок стали 08Х13, 08Х17Т, 12Х13, 12Х17, 15Х25Т, 08Х17Н15М3Т, 08Х18Н12T, 17Х18Н9, 08Х22Н6Т, 08ХН28МДТ изготовляются по дополнительному согласованию
- Химический состав стали должен соответствовать
ГОСТ 5632-72; - Немерная длина от 0,75 до 12,5 м
- Мерная длина до 7 м, свыше 7 м - по дополнительному согласованию
- Масса труб рассчитывается с помощью трубного калькулятора
- Поставка труб с контролем внутреннего диаметра и толщины стенки, с контролем механических свойств при 350 градусах, с испытаниями на раздачу, сплющивание, устойчивость против межкристаллитной коррозии - по дополнительному согласованию
- Трубы по данному ГОСТу могут применяться в судостроении, согласно "Свидетельству о признании изготовителя" Российского морского Регистра судоходства.
| Сортамент | |||||
|
Диаметр, мм
|
Стенка, мм |
Диаметр, мм
|
Стенка, мм |
Диаметр, мм
|
Стенка, мм |
|
5
|
0,2 - 1 |
25 - 28
|
0,3 - 4,5 |
60
|
0,5 - 8,5 |
|
6 - 7
|
0,2 - 1,5 |
30 - 35
|
0,3 - 5,5 |
63 - 75
|
1,5 - 8,5 |
|
8 - 9
|
0,2 - 2 |
36
|
0,4 - 5,5 |
76 - 85
|
3 - 8,5 |
|
10 - 13
|
0,2 - 2,5 |
38 - 45
|
0,4 - 6 |
89 - 90
|
4 - 8,5 |
|
14 - 17
|
0,2 - 3 |
48 - 50
|
0,4 - 7,5 |
95
|
4 - 5 |
|
18 - 19
|
0,2 - 3,5 |
51 - 56
|
0,5 - 7,5 |
|
|
|
20
|
0,2 - 4 |
57
|
0,5 - 8 |
|
|
|
21 - 24
|
0,3 - 4 |
|
|
||
| Механические свойства | |||
|
Марка стали
|
Временное сопротивление, Н/мм2 (min)
|
Относительное удлинение, % (min)
|
Плотность, кг/м3
|
|
04Х18Н10
|
490
|
45
|
7900
|
|
08Х18Н10Т
|
549
|
37
|
7900
|
|
08Х18Н12Т
|
549
|
37
|
7950
|
|
08Х20Н14С2
|
510
|
35
|
7700
|
|
10Х17Н13М2Т
|
529
|
35
|
8000
|
|
10Х23Н18
|
529
|
35
|
7950
|
|
12Х18Н9
|
549
|
37
|
7900
|
|
12Х18Н10Т
|
549
|
35
|
7950
|
|
12Х18Н12Т
|
549
|
35
|
7900
|
| Химический состав (%, максимум) | ||||||||||
|
марка
стали |
C
|
Si
|
Mn
|
Cr
|
Ni
|
Mo
|
S
|
P
|
Ti
|
V
|
|
04Х18Н10
|
0,04
|
0,8
|
2
|
17-19
|
9-11
|
-
|
0,02
|
0,03
|
-
|
-
|
|
08Х18Н10Т
|
0,08
|
0,8
|
2
|
17-19
|
9-11
|
-
|
0,02
|
0,035
|
5*C-0,7
|
-
|
|
08Х18Н12Т
|
0,08
|
0,8
|
2
|
17-19
|
11-13
|
-
|
0,02
|
0,035
|
5*C-0,6
|
-
|
|
10Х17Н13М2Т
|
0,10
|
0,8
|
2
|
16-18
|
12-14
|
2-3
|
0,02
|
0,035
|
-
|
5*C-0,7
|
|
10Х23Н18
|
0,10
|
1
|
2
|
22-25
|
17-20
|
-
|
0,02
|
0,035
|
-
|
-
|
|
12Х18Н9
|
0,12
|
0,8
|
2
|
17-19
|
8-10
|
-
|
0,02
|
0,035
|
-
|
-
|
|
12Х18Н10Т
|
0,12
|
0,8
|
2
|
17-19
|
9-11
|
-
|
0,02
|
0,035
|
5*C-0,8
|
-
|
|
12Х18Н12Т
|
0,12
|
0,8
|
1-2
|
17-19
|
11-13
|
-
|
0,02
|
0,03
|
0,5-0,7
|
-
|
|
08Х17Т
|
0,08
|
0,8
|
0,8
|
16-18
|
-
|
-
|
0,025
|
0,035
|
5*C-0,8
|
-
|
|
12Х13
|
0,09-0,15
|
0,8
|
0,8
|
12-14
|
-
|
-
|
0,025
|
0,03
|
-
|
-
|
|
15Х25Т
|
0,15
|
1
|
0,8
|
21-37
|
-
|
-
|
0,025
|
0,035
|
5*C-0,9
|
-
|
|
08Х18Н12T
|
0,08
|
0,8
|
2
|
17-19
|
11-13
|
-
|
0,02
|
0,035
|
5*C-0,6
|
-
|
|
08Х22Н6Т
|
0,08
|
0,8
|
0,8
|
21-23
|
5,3-6,3
|
-
|
0,025
|
0,035
|
5*C-0,65
|
-
|
